Широкополосный микроволновый InGaAs PIN фотоприёмник ДФДМШ40-16



Особенности

  • Полоса пропускания 0.01-16 ГГц
  • Диапазон спектральной чувствительности 980-1650 нм
  • Низкое обратное отражение
  • Конструкция с вводом излучения через подложку
  • Одномодовое оптоволокно с оптическим разъемом
  • Коаксиальный СВЧ выходной разъем SMA-типа

Области применения

  • Высокоскоростные цифровые или широкополосные аналоговые волоконно-оптические линии связи
  • Техника антенн
  • Микроволновые линии задержки
  • СВЧ испытательное оборудование
  • Приемные модули с СВЧ предусилителем



Краткое описание

Микроволновый InGaAs PIN фотодетектор ДФДШM40-16 разработан для прямого преобразования оптических импульсов пикосекундного диапазона и оптических сигналов с высокочастотной модуляцией до 16 ГГц в электрический выходной сигнал. Конструкция фотодетектора ДФДШM40-16 содержит встроенный 50 Ом широкополосный согласующий резистор, эффективно сглаживающий частотную характеристику фотоприемника и обеспечивающий низкую величину КВСН во всём рабочем частотном диапазоне. ДФДШM40-16 чувствителен на 1300 нм и 1550 нм. Оптический разъём типа FC/APC применяется для устранения обратного отражённого оптического сигнала для улучшения отношения С/Ш особенно в СВЧ-аналоговых линиях передачи данных. Вывод электрического сигнала – через малогабаритный СВЧ-разъём, напряжение смещения подаётся на фотодиод через встроенный фильтр питания.

Широкополосный микроволновый InGaAs PIN фотоприёмник ДФДМШ40-16

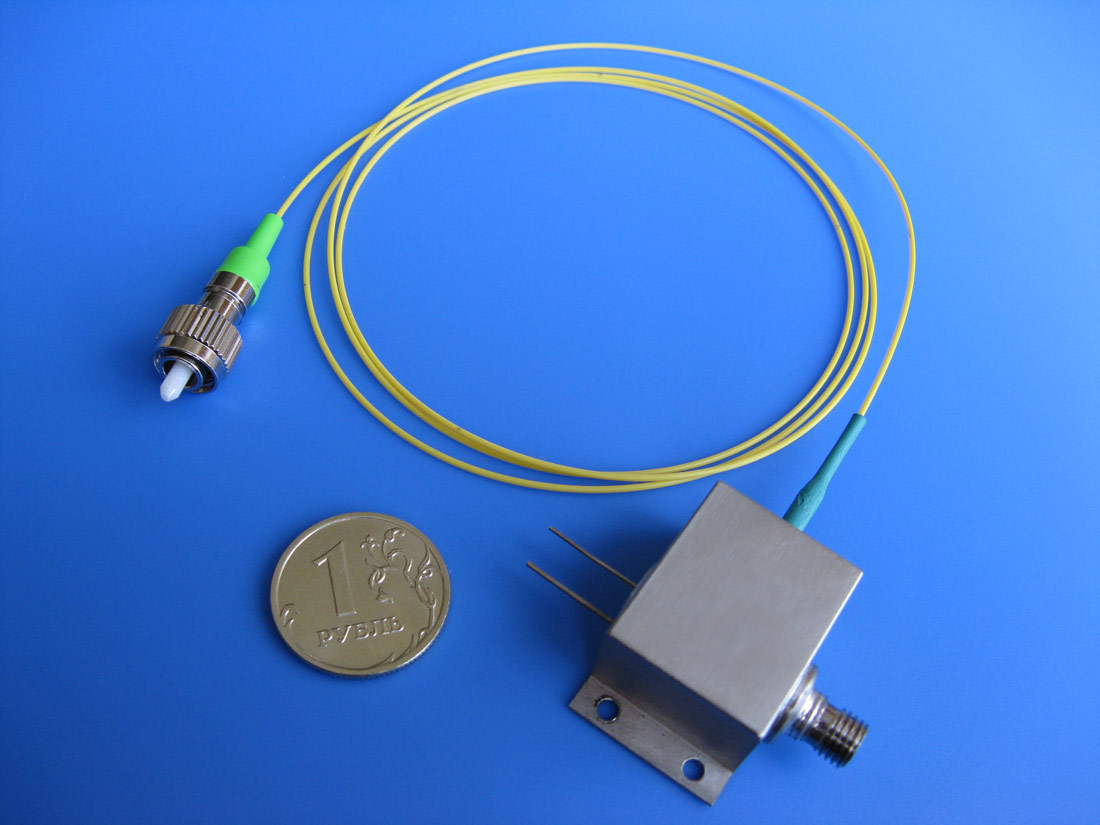

Модуль ДФДМШ40-16 с оптическим
волокном диаметром 0.9 мм
Широкополосный микроволновый InGaAs PIN фотоприёмник ДФДМШ40-16 Широкополосный микроволновый InGaAs PIN фотоприёмник ДФДМШ40-16

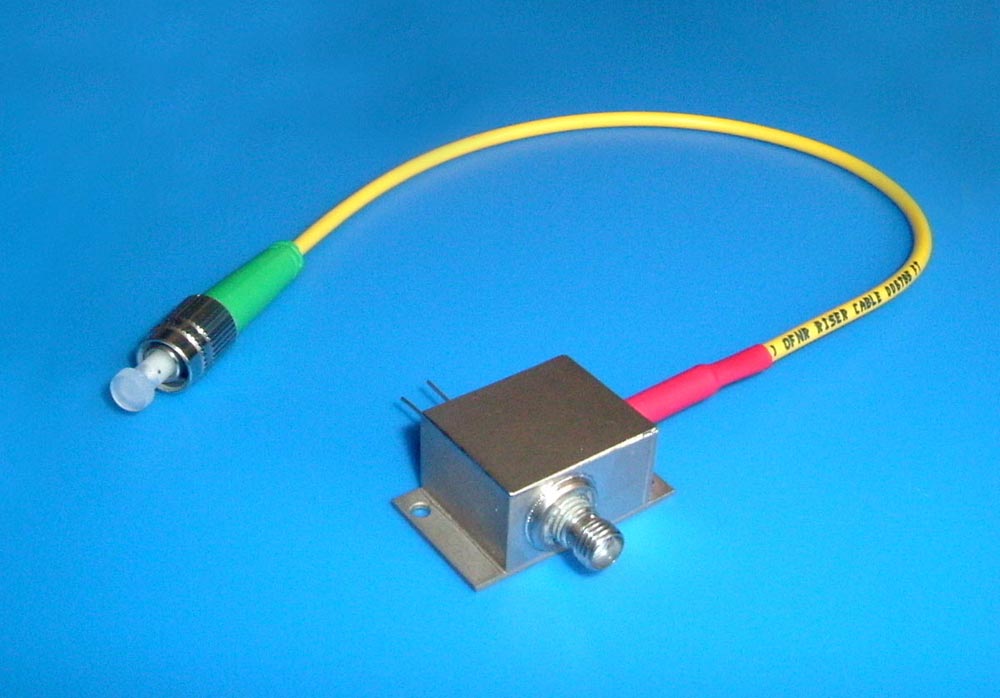

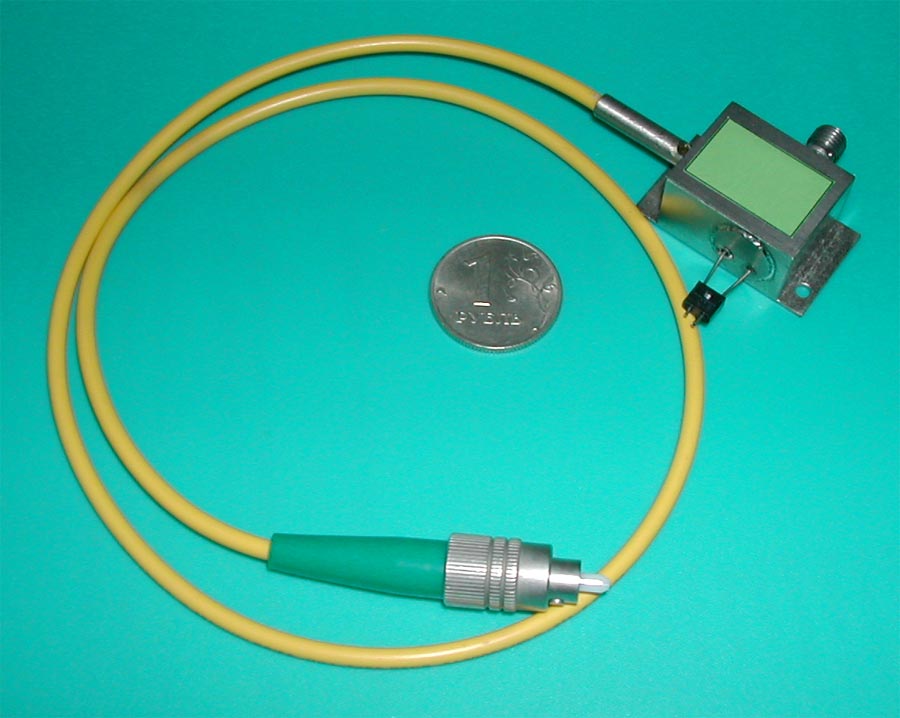

Модуль ДФДМШ40-16 с оптическим волокном диаметром 3 мм

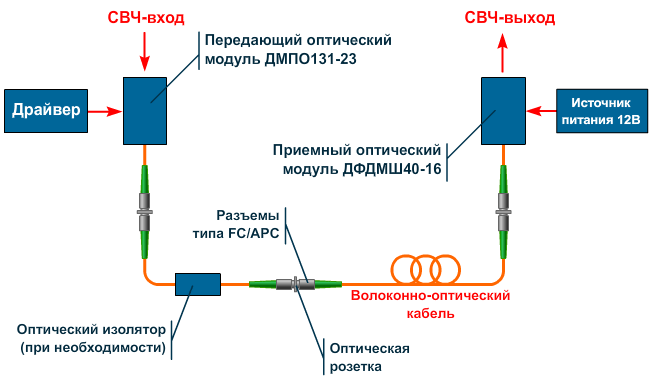

Типовая схема создания волоконно-оптической линии передачи информации
на диапазон частот 0.1 МГц – 16 ГГц

Типовая схема создания волоконно-оптической линии передачи информации на диапазон частот 0.1 МГц - 16 ГГц



Передающий оптический
модуль ДМПО131-23


Высокочастотный лазерный модуль ДМПО131-23
Драйвер питания
передающего модуля


Бескорпусной контроллер тока и температуры
Приемный оптический
модуль ДФДМШ40-16
Оптический изолятор
(при необходимости)


Оптический изолятор





Технические характеристики модуля ДФДМШ40-16
(Vr = – 5 В, 25°C)

Модель Фото-
чувств. площ., мкм
Спектральная чувствительн., А/Вт Темновой ток, нА Неравно-
мерность АЧХ,дБ
Полоса пропускания
(-3 дБ, 50 Ом), ГГц
Обратн. оптич. потери, дБ Корпус. исполн.
1300нм 1550нм тип макс тип мин макс макс
тип тип
ДФДШМ40-16 40 0.65* 0.85* 10 50 ±2 0.01 16 –45 G

* Примечание: приведены эффективные значения на внешнем 50-Ом сопротивлении нагрузки, параллельном внутреннему 50-Ом согласующему резистору (результирующая нагрузка 25 Ом).



Предельно допустимые значения

Параметр Значение
Напряжение обратного смещения 20 В
Обратный фототок 4 мA
Прямой ток 5 мA
Рабочая температура –40…+60°C
Температура хранения –40…+70°C

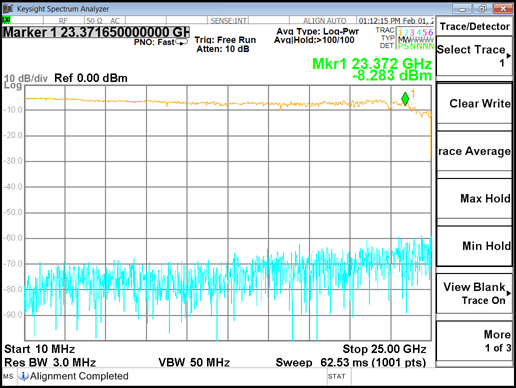

Амплитудно-частотная характеристика ДФДМШ40-16

Амплитудно-частотная характеристика ДФДМШ40-16

Щелкните по рисунку, чтобы увеличить изображение

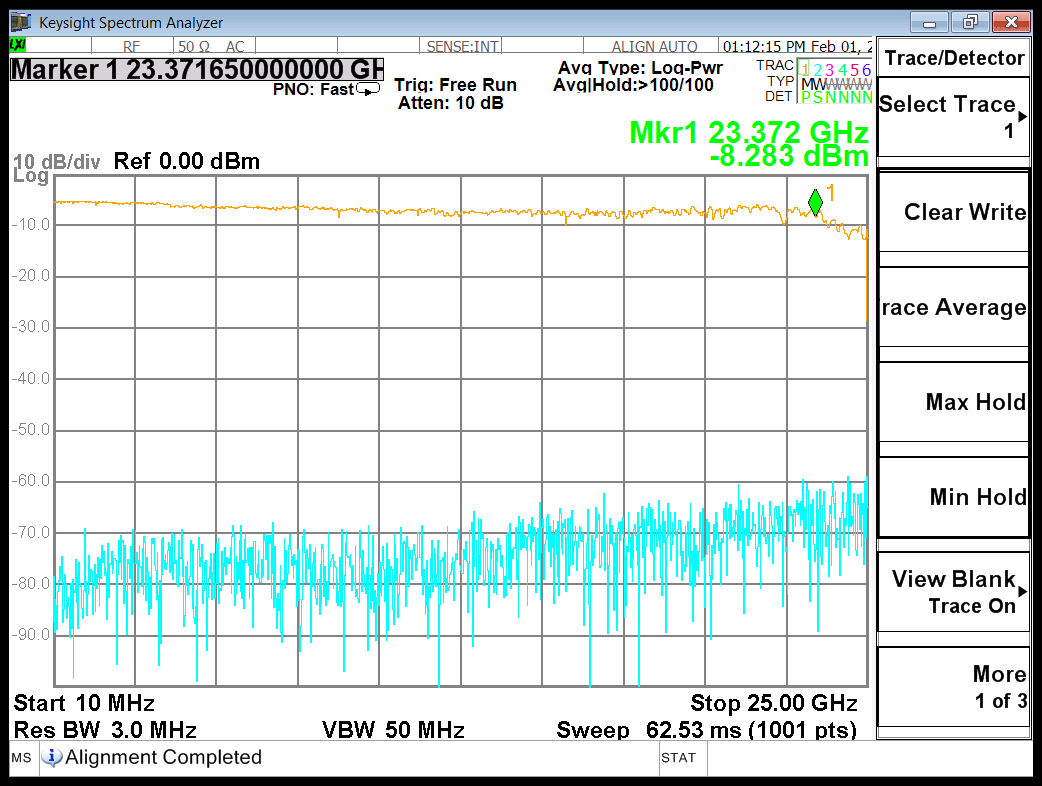

Частотная характеристика (желтая линия) приемного модуля ДФДМШ40-16.

Режим измерения Pопт = +13.8 дБм, Uсмещения = 12 В. Режим насыщения по входу.

Снято в АО «Центр ВОСПИ» на стенде на биениях двух лазеров 01.02.2019 г.

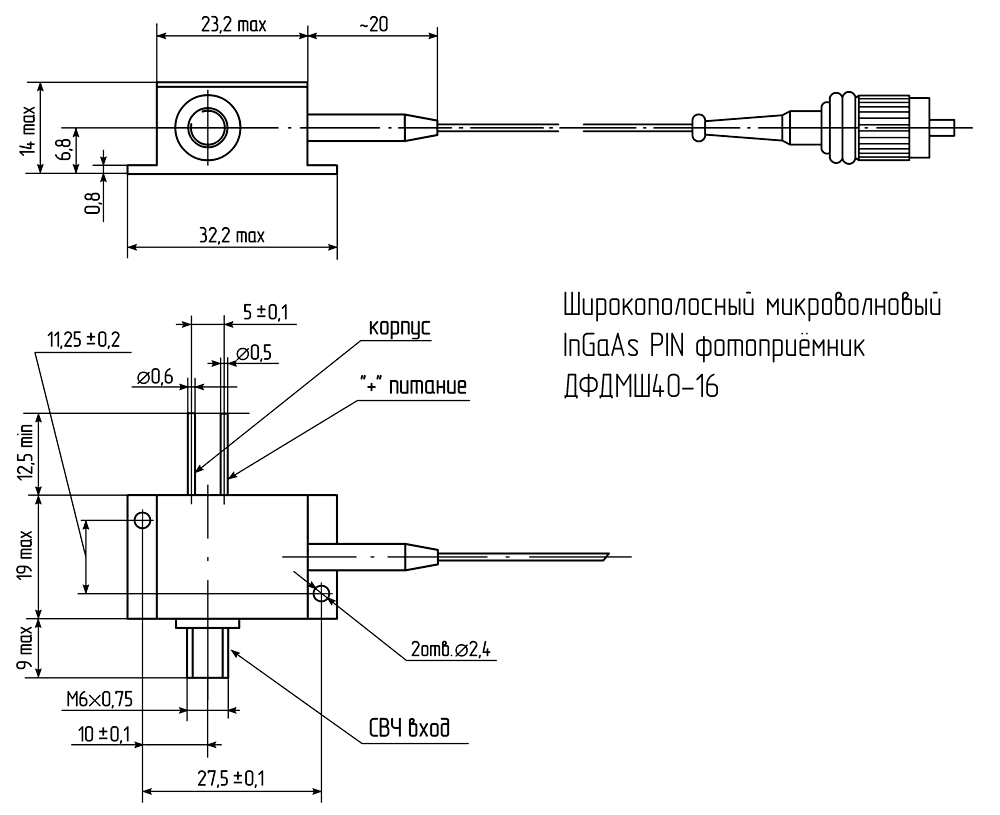

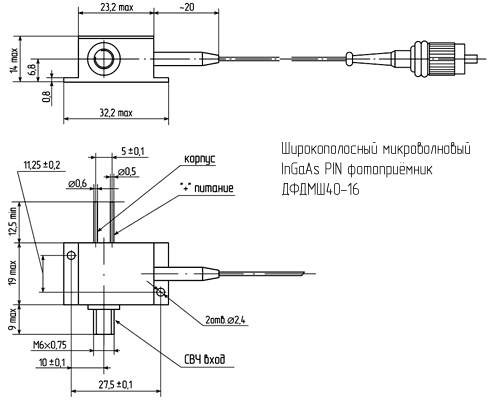

Электрическая схема и габариты


Широкополосный микроволновый InGaAs PIN фотоприёмник ДФДМШ40-16

Щелкните по чертежу, чтобы увеличить изображение


Размеры: мм



Электрическая схема
